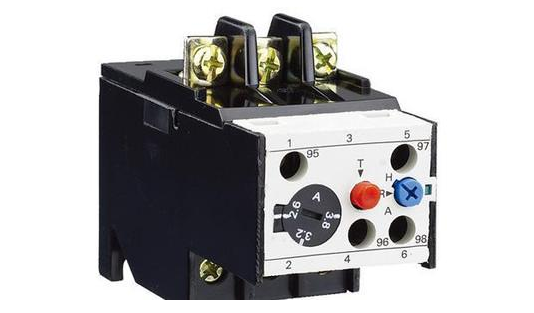

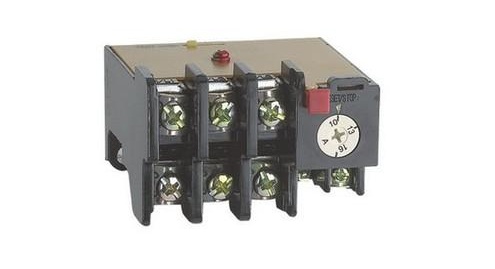

熱過載繼電器是一種使用電流熱效應原理的過載繼電器，并且使用電氣和熱雙金屬作為敏感元件，也稱為熱繼電器。

       所謂的電熱敏雙金屬片通過線性膨脹系數差異較大的兩種合金進行加熱和軋制。加熱后，雙金屬板從高膨脹層（有源層）彎曲到低膨脹層（鈍化層）。如果電流太大（超過設定值），則該組件通過“熱量”起作用，因此其相關的活動觸點會切斷對受控電路和受保護設備的電源。

       熱過載繼電器是使用電路中串聯連接的雙金屬的不同膨脹系數。如果電路中流動的電流導致雙金屬片發熱，則不同的膨脹系數會導致金屬的彎曲方向進行更改以滿足調整要求，然后打開常閉觸點，斷開電路，只能在過載情況下起電路保護作用，不具有短路和漏電功能。



       漏電保護在于檢測流入和流出電路的電流是否相同，以確定是否存在漏電電流。通常流入和流出是相同的，如果存在泄漏電流，則流入和流出電流不相等。它可以實現保護，值斷路后，僅是安全的保證。

熱過載繼電器的作用

       1.熱繼電器從流入熱敏元件的電流中產生熱量，從而導致雙金屬片以不同的膨脹系數變形。當變形達到一定距離時，推動連桿斷開控制電路，使接觸器丟失，斷開主電路，實現電動機的過載保護。

       2.如果系統出現故障，可以與保護裝置和自動裝置配合使用，以迅速切斷故障電流，以防止事故蔓延，從而確保系統的安全運行。

       3.通常情況下，連接和斷開高壓電路中的空載和負載電流。

       熱繼電器是一種電氣保護裝置，它利用電流熱效應原理在電動機無法承受的過載情況下關閉電動機電路，并為電動機提供過載保護。



       如果熱繼電器可以防止電動機過載，則將熱電偶與電動機的定子繞組串聯，將熱繼電器的常閉觸點與交流接觸器的電磁線圈的控制電路串聯，并進行調節旋鈕以設置電流，以獲取人字形形狀，變速桿和推桿之間的合理距離。

       當電動機正常運行時，流經加熱元件的電流為電動機的額定電流。加熱元件產生熱量，加熱后雙金屬板彎曲，按下人字形操縱桿和常閉觸點；斷開觸點，斷開交流接觸器線圈電路，釋放接觸器，關閉電動機電源，并停止并保護電動機。

熱過載繼電器的應用范圍

       熱過載繼電器用于交流電為50Hz，標稱絕緣電壓為660V，電流為0.1至630A的電路中。它們主要用于防止三相電動機過載和缺相,它也可以與可定制的交流接觸器一起構成起動器。繼電器作為電動機的過載保護組件，因其體積小，結構簡單，成本低而被廣泛用于生產中。
