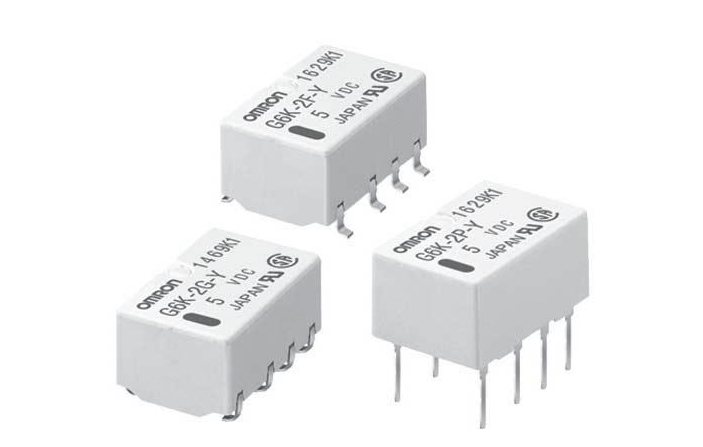

中間繼電器就是個繼電器，原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點分開，常開觸點閉合;線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。

       工業控制線路和現在家用電器控制線路中，經常會有中間繼電器存在對于不同的控制線路，中間繼電器的作用有所不同，其在線路中的作用常見的有以下幾種：

1、代替小型接觸器

       中間繼電器的觸點具有一定的帶負荷能力，當負載容量比較小時，可以用來替代小型接觸器使用，比如電動卷閘門和一些小家電的控制。這樣的優點是不只可以起到控制的目的而且可以節省空間，使電器的控制局部做得比較精致。

2、增加接點數量

       這是中間繼電器最常見的用法，例如，電路控制系統中一個接觸器的接點需要控制多個接觸器或其他元件時而是線路中增加一個中間繼電器。



3、增加接點容量

       中間繼電器的接點容量雖然不是很大，但也具有一定的帶負載能力，同時其驅動所需要的電流又很小，因此可以用中間繼電器來擴大接點容量。比如一般不能直接用感應開關、三極管的輸出去控制負載比較大的電器元件。而是控制線路中使用中間繼電器，通過中間繼電器來控制其他負載，達到擴大控制容量的目的

4、轉換接點類型

       工業控制線路中，經常會出現這樣的情況，控制要求需要使用接觸器的常閉接點才能達到控制目的但是接觸器本身所帶的常閉接點已經用完，無法完成控制任務。這時可以將一個中間繼電器與原來的接觸器線圈并聯，用中間繼電器的常閉接點去控制相應的元件，轉換一下接點類型，達到所需要的控制目的

5、用作開關

       一些控制線路中，一些電器元件的通斷經常使用中間繼電器，用其接點的開閉來控制，例如如彩電或顯示器中常見的自動消磁電路，三極管控制中間繼電器的通斷，從而達到控制消磁線圈通斷的作用。

6、消除電路中的干擾

       工業控制或計算機控制線路中，雖然有各種各樣的干擾抑制措施，但干擾現象還是或多或少地存在著。
