熱過載繼電器用于電動機過載保護，有多種型式。熱過載繼電器安裝使用方便，功能較全且成本低廉，經實踐證明能對電動機進行可靠的維護，所以一直占重要地位。

       熱過載繼電器是應用電流熱效應原理，以電工熱敏雙金屬片作為敏感元件的過載繼電器，又稱熱繼電器。所謂電工熱敏雙金屬片是由兩種線膨脹系數相差較大的合金加熱軋制而成的受熱時，雙金屬片由高膨脹層向低膨脹層彎曲。當電流過大時，元件因熱而動作，從而，其連動的動斷觸點切斷所控電路及被保護設備的電源。

作用：

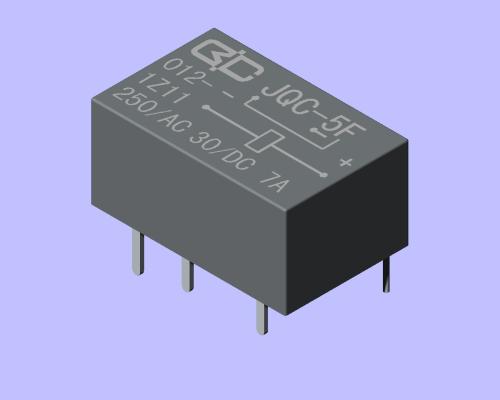

       繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，最重要的控制元件之一。



       繼電器一般都有能反映一定輸入變量（如電流、電壓、頻率、溫度、壓力、速度、光等）感應機構；

       有能對被控電路實現通斷控制的執行機構；繼電器的輸入局部和輸出局部之間，還有對輸入量進行耦合隔離，功能處置和對輸出局部進行驅動的中間機構（驅動局部）。

工作原理：

       熱過載繼電器的熱元件直接或經過電流互感器接到電動機電路中。當電動機過載時，主雙金屬片被加熱到動作溫度，使繼電器動作，分斷電動機的動力電路，使電動機免受過載而損壞。熱過載繼電器的動作時間與過載電流的大小按反時限的關系變化，因此，其熱特性易與電動機的熱特性配合，而且還有結構簡單，價格低廉，動作性能穩定，使用方便等特點。
