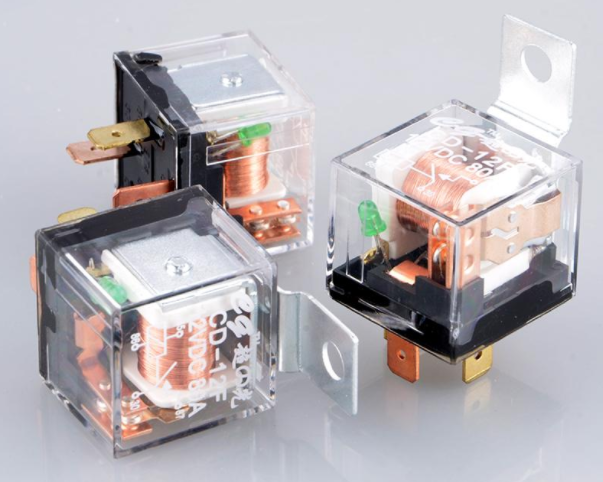

繼電器是一種常用的控制器件，可以用較小的電流來控制較大的電流，用低電壓來控制高電壓，用直流電來控制交流電等，并且可以實現控制電路與被控電路之間的完全隔離，電路控制、維護電路、自動控制和遠距離控制等方面得到廣泛應用。



一、電磁繼電器的檢測

1、檢測繼電器線圈

       將萬用表置于Rx100或Rx1k檔，兩表筆接繼電器線圈的兩個引腳，丈量繼電器線圈的直流電阻，萬用表表針指示應該與該繼電器的線圈電阻基本相符。

       如果表針指示阻值明顯偏小，說明繼電器線圈局部短路。如果表針指示阻值為零，說明繼電器線圈兩引腳間短路。如果表針指示阻值為無窮大，說明繼電器線圈已斷路。以上三種情況均說明該繼電器已損壞。

2、檢測繼電器節點

       給繼電器線圈接上規定的工作電壓，用萬用表Rx1K檔，檢測節點的通斷情況。

       當未給繼電器線圈加上工作電壓時，常開節點應不通，常閉節點應導通。當加上工作電壓時，應能聽到繼電器吸合聲，這時，常開接點應導通，常閉節點應不通，換節點應隨之轉換。否則，說明該繼電器損壞。對于多組節點繼電器，如果局部節點損壞，其余節點動作正常，則仍可使用。



二、檢測固態繼電器

       固態繼電器簡稱SSR一種新型電子繼電器，采用電子電路實現繼電器的功能，依靠光電耦合器實現控制電路與被控電路之間的隔離。固態繼電器分為直流和交流兩大類。

       檢測固態繼電器時，將萬用表置于Rx1K檔，分別檢測其輸入局部和輸出部分。

1、檢測輸入局部

       檢測固態繼電器輸入局部如下圖所示，用萬用表丈量固態繼電器輸入端兩引腳之間的正反向電阻，其正向阻值較小，反向阻值較大。

2、檢測輸出局部

       檢測固態繼電器輸出局部如下圖所示，用萬用表丈量固態繼電器輸出端兩引腳之間的正、反向電阻，均應為無窮大。
