繼電器是常見的可控開關，在電氣控制里面應用的非常廣泛，今天凌創輝電子帶大家了解一下它的分類，常見分類為三種：通用繼電器、保護繼電器、控制繼電器。

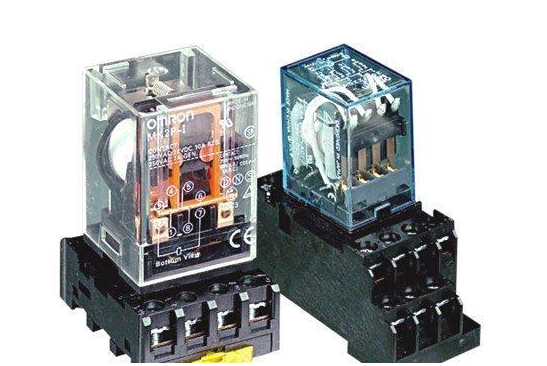

       一，通用繼電器既有開關的作用，又有保護功能，常見的有電磁繼電器和固態繼電器。電磁繼電器其實是一類，電磁繼電器一般只有一個線圈，通過電磁原理，線圈通電產生磁場，銜鐵被磁場吸引動作，帶動觸點動作。常見的效果就是：常開觸點閉合，常閉觸點斷開，當線圈斷電時，銜鐵在彈簧的作用下復位，常開和常閉觸點也復位。

       固態繼電器屬于無觸點開關，內部是電子電路。從上圖可以看出，一端為輸入端，另一端為輸出端，輸出端就是一個開關，通過對輸入端的調節或控制，實現輸出端的開和關。

       二，保護繼電器有：熱過載繼電器、電流繼電器、電壓繼電器、溫度繼電器等

       這一類繼電器屬于保護元件，最好理解，它們通過溫度、電壓、電流等因素的大小變化，來控制繼電器的通斷。以常見的熱繼電器為例，當電機過載時，超過我們?cè)O(shè)定的整定值，熱元件里的大電流使自身過熱發生形變而斷開觸點，從而切斷電路防止故障擴大，當冷卻一段時間后，自身形變會慢慢復位，電路又會閉合導通。當然了有手動復位和自動復位，這個根據不同的需要自行調節。



       三，常見的控制繼電器有：中間繼電器、時間繼電器、速度繼電器、壓力繼電器等

       中間繼電器最常見，可以直接控制負載，也可以控制交流接觸器間接的控制大功率負載。時間繼電器一般用于延時電路，比如常見的星三角降壓?jiǎn)?dòng)、自耦變壓器降壓?jiǎn)?dòng)等。速度繼電器常用于電機的反接制動，電機在制動狀態下速度接近零時，切斷電源而停轉。壓力繼電器是感應壓力的，當液體的壓力達到設定值時，觸點就會動作。
