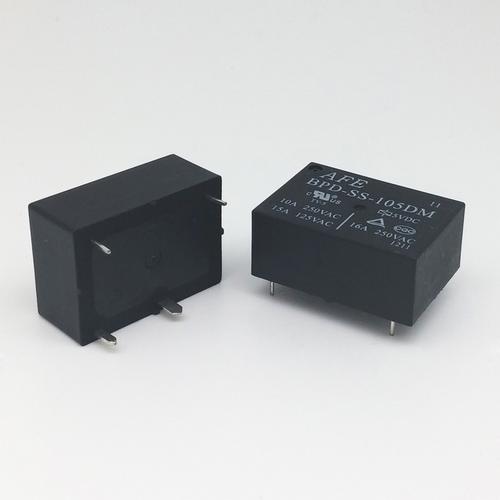

交流固態繼電器是一種有源設備，具有四個連接，兩個輸入控制端子和兩個輸出控制端子。它既具有加強驅動功能又具有絕緣功能，使用擋光板將輸入和輸出電隔離。



       通過向輸入端子添加DC或脈沖信號，可以將輸出端子從截止?fàn)顟B(tài)更改為導通狀態（在沒有信號時處于鎖定狀態），從而可以控制較大的負載。交流固態繼電器根據開關模式分為電壓過零線路類型（稱為過零類型）和隨機線路類型（稱為隨機類型）。

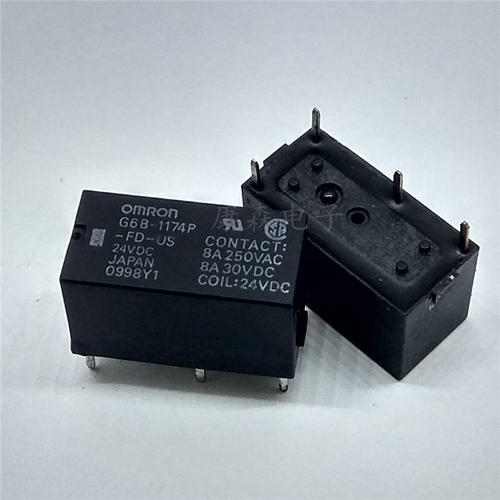

       根據安裝方法的不同，有印刷電路板的插針連接器類型（自然冷卻，無冷卻器）和固定在金屬板上的設備類型（由冷卻器冷卻）；根據輸出開關元件的不同，有兩種：雙向可控硅輸出型（普通型）和單向晶閘管反并聯型（擴展型）；此外，輸入連接具有帶寬范圍輸入（DC3-32V）的恒流源類型和帶串聯電阻的限流類型。

①單向可控硅的普通三端雙向可控硅輸出與改進型反并聯輸出之間的區別

       在感性負載的情況下，當由于電流和電壓相位的不一致而使SSR從導通狀態關閉時，將大的升壓速率dv / dt（換向dv / dt）加到的兩端。當該值增加三端雙向可控硅開關元件的換向-dv / dt指數時（典型值為10 V /μs），這將導致延遲關閉甚至出現故障。單向晶閘管處于單極工作狀態，僅受靜態電壓上升率dv / dt（典型值為100 V /μs）影響。

       改進的SSR比率由兩個反向平行的單向晶閘管組成，其中一個由一個組成。僅由三端雙向可控硅開關組成的普通SSR的換向dv / dt得到了大大提高，因此在這種情況下應使用改進的SSR電感負載或電容負載的大小。



②過零型與隨機型固態繼電器的區別

       當有效的控制信號施加到輸入時，隨機半導體繼電器的輸出立即打開（速度以微秒為單位），而過零半導體繼電器僅在負載電壓的過零范圍內打開（大約±15 V）通過。當輸入端子清除控制信號時，當電流小于連續電流時，過零和隨機固態繼電器都將關閉。

       盡管過零固態繼電器會引起最大的半周期延遲，但它將減少對負載的影響以及所產生的射頻噪聲，使其成為理想的開關設備。它最常用于“單極單擲”開關場合，隨機型固態繼電器具有響應速度快的特點，它可以控制相移觸發脈沖，輕松改變交流線路電壓，從而實現精確的溫度控制。用于調光，可用于其他電阻性負載和某些電感性負載。

       目前交流固態繼電器已廣泛用于計算機外圍接口設備，電烤箱的恒溫加熱系統，CNC機器，遠程控制系統，工業自動化設備，信號燈，信號燈，照明平臺，儀器，醫療設備，復印機的照明控制系統，以及自動洗衣機，自動消防系統，安全系統和功率電容器的開關，用作電網等的功率因數補償，也廣泛用于化學，煤炭和其他防爆，防潮和防潮的場合需要采取證明措施。
