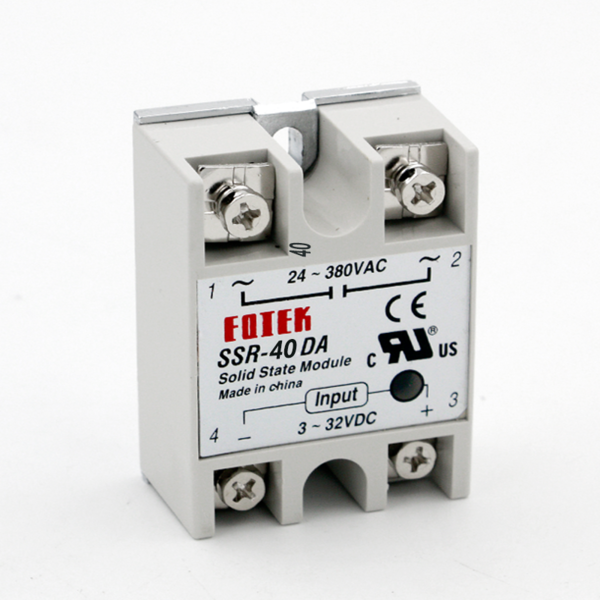

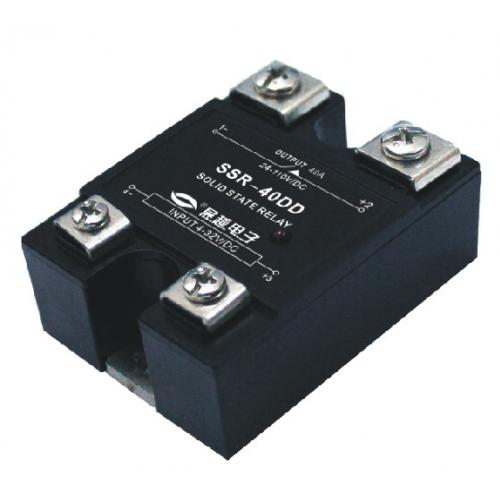

繼電器是一種常用于自動控制電路的電子控制裝置，其實就是用較小的電流來控制較大電流的“自動開關”，所以在電路中起到自動調節，安全保護，轉換電路等作用。



工作原理：

       電磁繼電器的結構，由鐵芯，線圈，接線柱，接觸簧等組成。如果在線圈兩端加一個電壓，線圈內就會流過一個電流，從而產生電磁效應，銜鐵就會克服返回彈簧對磁芯的拉力，使銜鐵的動觸點與靜觸點(常開觸點)發生吸合。在線圈斷電后，電磁吸力也隨之消失，鐵銜被彈簧反力作用回到原來的位置，使動觸點與原來的靜觸點(常閉觸點)相吸合。如此吸合，釋放，達到電路內引通，切斷的目的。

       任何交流電磁繼電器，其鐵芯都嵌有銅制短路環，而直流繼電器則沒有。



工作特性：

       1、額定電壓：當繼電器工作正常時，線圈需要的電壓。由繼電器的型號決定，交流電壓或直流電壓均可。

       2、DC電阻：可在萬用表上測試?yán)^電器線圈的直流電阻。

       3、吸收電流：繼電保護能產生吸引動作的最低電流。一般情況下，所給電流要稍大于吸合電流，以便繼電器穩定地工作。而且對線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍，否則會產生大電流而燒壞線圈。

       4、放電電流：繼電釋放產生最大電流。在吸合狀態下，繼電器的電流減小到一定程度后，繼電器又回到未通電的釋放狀態。此時電流遠小于吸收電流。

       5、開關電壓和電流：允許繼電器負載的電壓和電流，決定了繼電器控制電壓和電流的能力，使用時不可超過這個值，否則易損壞繼電器的接觸點。
